Leader-Fastener®는 DIN 979 Castle Nut의 제조 및 유통업체입니다. 우리는 생산 공장, 수출 부서에 투자하고 귀하의 요구 사항을 충족시키기 위해 품질 관리 팀과 센터를 보유하는 것까지 완벽한 서비스 라인을 보유하고 있습니다. 우리는 품질을 회사의 생명으로 생각합니다. 우리는 첫 번째 정책으로 좋은 품질을 유지하고 국제 표준에 따라 일련의 품질 관리 및 검사 시스템을 구축했습니다. 우리는 생산, 운송 및 판매의 모든 과정에서 ISO9001 품질 보증 시스템을 수행했습니다. 가까운 장래에 최고의 품질, 기사 서비스 및 경쟁력있는 가격으로 비즈니스 파트너가되고 친구가되기를 바랍니다.

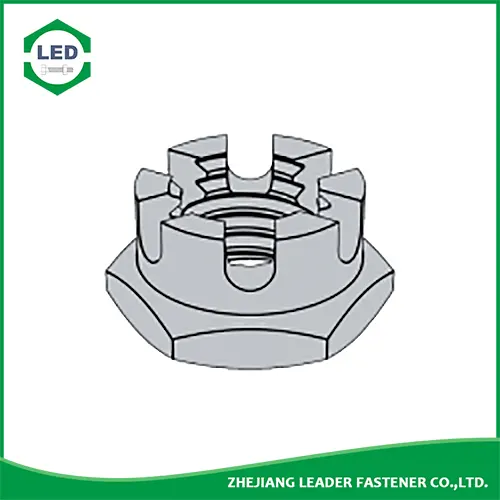

메트릭 리더-패스너®DIN 979 캐슬 너트슬롯이 너트의 한쪽(DIN 979 최대 12mm 직경) 또는 크라운(>/= 직경 12mm)으로 절단되는 육각 너트입니다. 이 슬롯은 분할 핀/분할 핀(DIN 94), R 클립 또는 안전 와이어가 슬롯을 통해 정렬되고 결합된 볼트의 섕크에 뚫린 구멍을 통해 안내될 수 있는 잠금 기능을 제공하도록 설계되었습니다. DIN 935와 유사하지만 더 얇아서 공간 제약이 있을 때 이상적입니다.
재질 : 탄소강, 스테인리스강, 합금강, 황동.
마감재: 검정, 아연 도금, 아연 황색, HDG, 인산염, DACROMET, Geomet, Magin, Ruspert, Teflon 등
스레드 크기 D |
M6 | (M7) | M8 | M10 | M12 | (M14) | M16 | (M18) | M20 | (M22) | |
P | 피치(굵은 나사) | 1 | 1 | 1.25 | 1.5 | 1.75 | 2 | 2 | 2.5 | 2.5 | 2.5 |
가는 실 | - | - | 1 | 1 | 1.5 | 1.5 | 1.5 | 1.5 | 2 | 1.5 | |
가는 실 | - | - | - | 1.25 | 1.25 | - | - | 2 | 1.5 | 2 | |
de | 최대 | - | - | - | - | 16 | 18 | 22 | 25 | 28 | 32 |
분 | - | - | - | - | 15.57 | 17.57 | 21.48 | 24.3 | 27.3 | 31 | |
e | 분 | 11.05 | 12.12 | 14.38 | 17.77 | 20.03 | 23.35 | 26.75 | 29.56 | 32.95 | 37.29 |
k | 최대 = 공칭 크기 | 5 | 5.5 | 6.5 | 8 | 10 | 11 | 13 | 15 | 16 | 18 |
분 | 4.7 | 5.2 | 6.14 | 7.64 | 9.64 | 10.57 | 12.57 | 14.3 | 15.3 | 17.3 | |
w | 최대 | 2.5 | 3 | 3.5 | 4 | 5 | 6 | 7 | 9 | 10 | 10 |
분 | 2.25 | 2.75 | 3.2 | 3.7 | 4.7 | 5.7 | 6.64 | 8.64 | 9.64 | 9.64 | |
n | 최대 | 2.25 | 2.25 | 2.75 | 3.05 | 3.8 | 3.8 | 4.8 | 4.8 | 4.8 | 5.8 |
분 | 2 | 2 | 2.5 | 2.8 | 3.5 | 3.5 | 4.5 | 4.5 | 4.5 | 5.5 | |
s | 최대 = 공칭 크기 | 10 | 11 | 13 | 16 | 18 | 21 | 24 | 27 | 30 | 34 |
분 | 9.78 | 10.73 | 12.73 | 15.73 | 17.73 | 20.67 | 23.67 | 26.16 | 29.16 | 33 |
스레드 크기 D |
M24 | (M27) | M30 | (M33) | M36 | (M39) | M42 | (M45) | M48 | (M52) | |
P | 피치(굵은 나사) | 3 | 3 | 3.5 | 3.5 | 4 | 4 | 4.5 | 4.5 | 5 | 5 |
가는 실 | 2 | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 3 | 3 | |
가는 실 | - | - | - | - | - | - | - | - | - | - | |
de | 최대 | 34 | 38 | 42 | 46 | 50 | 55 | 58 | 62 | 65 | 70 |
분 | 33 | 37 | 41 | 45 | 49 | 53.8 | 56.8 | 60.8 | 63.8 | 68.8 | |
e | 분 | 39.55 | 45.2 | 50.85 | 55.37 | 60.79 | 66.44 | 71.3 | 76.95 | 82.6 | 88.25 |
k | 최대 = 공칭 크기 | 19 | 22 | 24 | 26 | 29 | 31 | 33 | 34.5 | 36 | 38 |
분 | 18.16 | 21.16 | 23.16 | 25.16 | 28.16 | 30 | 32 | 33.5 | 35 | 37 | |
w | 최대 | 11 | 14 | 15 | 17 | 20 | 22 | 22 | 22.5 | 24 | 26 |
분 | 10.57 | 13.57 | 14.57 | 16.57 | 19.48 | 21.48 | 21.48 | 22.02 | 23.48 | 25.48 | |
n | 최대 | 5.8 | 5.8 | 7.36 | 7.36 | 7.36 | 7.36 | 9.36 | 9.36 | 9.36 | 9.36 |
분 | 5.5 | 5.5 | 7 | 7 | 7 | 7 | 9 | 9 | 9 | 9 | |
s | 최대 = 공칭 크기 | 36 | 41 | 46 | 50 | 55 | 60 | 65 | 70 | 75 | 80 |
분 | 35 | 40 | 45 | 49 | 53.8 | 58.8 | 63.1 | 68.1 | 73.1 | 78.1 |
â , 슬롯 수
dâ¤39mm: 6
직경 ¼39mm: 8
â¡,재료:
a) 강철, 강도 등급(재질): dâ¤39mm: 04, 05; dï¼39mm: 합의에 따라 달라질 수 있습니다. 표준 DIN EN ISO 898-2
b) 스테인리스 스틸, 강도 등급(재질): dâ¤20mm: A2-035; 20mm ¼dâ¤39mm: A2-025; dï¼39mm: 합의에 따라 달라질 수 있습니다. 표준 DIN EN ISO 3506-2
c) 비철, 강도 등급(재질): 제조업체의 재량에 따라 CuZn, CU2 또는 CU3. 표준 DIN EN 28839
