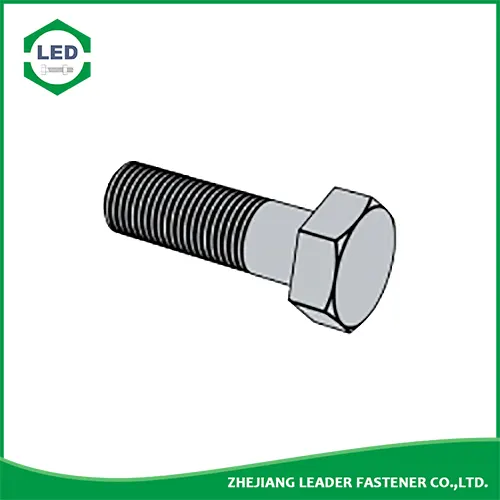

DIN 601 육각 볼트
Leader-Fastener®는 DIN 601 육각 볼트의 제조업체 및 유통업체입니다. 우리는 생산 공장, 수출 부서에 투자하고 귀하의 요구 사항을 충족시키기 위해 품질 관리 팀과 센터를 보유하는 것까지 완벽한 서비스 라인을 보유하고 있습니다. 우리는 품질을 회사의 생명으로 생각합니다. 우리는 첫 번째 정책으로 좋은 품질을 유지하고 국제 표준에 따라 일련의 품질 관리 및 검사 시스템을 구축했습니다. 우리는 생산, 운송 및 판매의 모든 과정에서 ISO9001 품질 보증 시스템을 수행했습니다. 가까운 장래에 최고의 품질, 기사 서비스 및 경쟁력있는 가격으로 비즈니스 파트너가되고 친구가되기를 바랍니다.
문의 보내기 PDF 다운로드
제품 설명
DIN 601 - 육각 머리 볼트너트 포함, 생산 등급 C
리더 패스너® DIN 601 육각 볼트는 외부 기계 나사산이 있는 육각 헤드 패스너이며 헤드의 밑면 또는 베어링 면에 와셔 표면이 있고 나사산 끝이 모따기된 점에서 육각 기계 볼트와 다릅니다. 육각 캡 나사는 볼트보다 치수 공차가 더 큽니다. 미터법 육각 캡 나사는 다양한 DIN, ISO 및 JIS 표준에 의해 지정되고 US/Imperial 육각 캡 나사는 ASME B18.2.1 사양에 의해 치수가 지정됩니다.
육각 볼트는 육각 머리 볼트(부분 나사) - 등급 C 및 육각 머리 볼트(전체 나사) - 등급 C, 육각 머리 볼트(거친) 머리 육각 머리 볼트, 검은색 철 나사라고도 합니다. 육각 볼트는 머리와 나사로 구성된 패스너를 나타냅니다. 볼트는 재질에 따라 철 볼트와 스테인리스 볼트로 구분됩니다. 철의 등급에 따라 4.8등급 볼트와 8.8등급 볼트가 있습니다. 스테인리스강 볼트는 스테인리스강 SUS201 볼트, SUS304 볼트, SUS316 볼트로 제작됩니다.
또한 설치 후 잠금 요구 사항을 충족하기 위해 헤드에 구멍이 있고 로드에 구멍이 있습니다. 이 구멍은 볼트가 진동을 받을 때 풀림을 방지할 수 있습니다. 나사산이 없는 일부 볼트는 얇은 웨이스트 볼트라고 하는 가늘게 만들어야 합니다. 이러한 종류의 볼트는 다양한 힘의 연결에 도움이 됩니다. 강철 구조물에는 특수 고강도 볼트가 있습니다. 머리가 더 커질 것입니다. 크기도 변경됩니다. 또한 특수 용도가 있습니다 : 공작 기계 고정 장치에 가장 많이 사용되는 T- 슬롯 볼트, 특수 모양 및 헤드의 양쪽을 잘라야합니다. 앵커 볼트는 기계 및 접지 연결 및 고정에 사용되며 위에서 언급한 바와 같이 많은 모양, U자형 볼트 등이 있습니다. 또한 용접용 특수 스터드가 있으며, 한쪽 끝에는 나사산이 있고 다른 쪽 끝에는 없을 수 있습니다. 부품에 용접되고 다른 쪽은 너트를 직접 조일 수 있습니다.
리더 패스너® DIN 601 - 1987 M5 ~ M52 육각 머리 볼트 - 제품 등급 C
| 나사산 d | M5 | M6 | M8 | M10 | M12 | M16 | M20 | M24 | (M27) | |
| P | 정점 | 0.8 | 1 | 1.25 | 1.5 | 1.75 | 2 | 2.5 | 3 | 3 |
| b | Lâ¤125 | 16 | 18 | 22 | 26 | 30 | 38 | 46 | 54 | 60 |
| 125i¼Lâ¤200 | 22 | 24 | 28 | 32 | 36 | 44 | 52 | 60 | 66 | |
| ¼200 | 35 | 37 | 41 | 45 | 49 | 57 | 65 | 73 | 79 | |
| c | 최대 | 0.5 | 0.5 | 0.6 | 0.6 | 0.6 | 0.8 | 0.8 | 0.8 | 0.8 |
| da | 최대 | 6 | 7.2 | 10.2 | 12.2 | 14.7 | 18.7 | 24.4 | 28.4 | 32.4 |
| dw | 분 | 6.7 | 8.7 | 11.4 | 15.4 | 17.2 | 22 | 27.7 | 33.2 | 38 |
| ds | 공칭 크기 | 5 | 6 | 8 | 10 | 12 | 16 | 20 | 24 | 27 |
| 분 | 4.52 | 5.52 | 7.42 | 9.42 | 11.3 | 15.3 | 19.16 | 23.16 | 26.16 | |
| 최대 | 5.48 | 6.48 | 8.58 | 10.58 | 12.7 | 16.7 | 20.84 | 24.84 | 27.84 | |
| e | 분 | 8.63 | 10.89 | 14.2 | 18.72 | 20.88 | 26.17 | 32.95 | 39.55 | 45.2 |
| k | 공칭 크기 | 3.5 | 4 | 5.3 | 6.4 | 7.5 | 10 | 12.5 | 15 | 17 |
| 분 | 3.12 | 3.62 | 4.92 | 5.95 | 7.05 | 9.25 | 11.6 | 14.1 | 16.1 | |
| 최대 | 3.88 | 4.38 | 5.68 | 6.85 | 7.95 | 10.75 | 13.4 | 15.9 | 17.9 | |
| k1 | 분 | 2.2 | 2.5 | 3.45 | 4.2 | 4.95 | 6.5 | 8.1 | 9.9 | 11.3 |
| r | 분 | 0.2 | 0.25 | 0.4 | 0.4 | 0.6 | 0.6 | 0.8 | 0.8 | 1 |
| s | 최대 = 공칭 크기 | 8 | 10 | 13 | 17 | 19 | 24 | 30 | 36 | 41 |
| 분 | 7.64 | 9.64 | 12.57 | 16.57 | 18.48 | 23.16 | 29.16 | 35 | 40 | |
| 철강 제품 1000개당 중량(âkg) | - | - | - | - | - | - | - | - | - | |
| 스레드 b의 길이 | - | - | - | - | - | - | - | - | - | |
| 나사산 d | M30 | (M33) | M36 | (M39) | M42 | (M45) | M48 | (M52) | |
| P | 정점 | 3.5 | 3.5 | 4 | 4 | 4.5 | 4.5 | 5 | 5 |
| b | Lâ¤125 | 66 | 72 | 78 | 84 | - | - | - | - |
| 125i¼Lâ¤200 | 72 | 78 | 84 | 90 | 96 | 102 | 108 | 116 | |
| ¼200 | 85 | 91 | 97 | 103 | 109 | 115 | 121 | 129 | |
| c | 최대 | 0.8 | 0.8 | 0.8 | 1 | 1 | 1 | 1 | 1 |
| da | 최대 | 35.4 | 38.4 | 42.4 | 45.4 | 48.6 | 52.6 | 56.6 | 62.6 |
| dw | 분 | 42.7 | 46.5 | 51.1 | 55.9 | 59.9 | 64.7 | 69.4 | 74.2 |
| ds | 공칭 크기 | 30 | 33 | 36 | 39 | 42 | 45 | 48 | 52 |
| 분 | 29.16 | 32 | 35 | 38 | 41 | 44 | 47 | 51 | |
| 최대 | 30.84 | 34 | 37 | 40 | 43 | 46 | 49 | 53 | |
| e | 분 | 50.85 | 55.37 | 60.79 | 66.44 | 71.3 | 76.95 | 82.6 | 88.25 |
| k | 공칭 크기 | 18.7 | 21 | 22.5 | 25 | 26 | 28 | 30 | 33 |
| 분 | 17.65 | 19.95 | 21.45 | 23.95 | 24.95 | 26.95 | 28.95 | 31.75 | |
| 최대 | 19.75 | 22.05 | 23.53 | 26.05 | 27.05 | 29.05 | 31.05 | 34.25 | |
| k1 | 분 | 12.4 | 14 | 15 | 16.8 | 17.5 | 18.9 | 20.2 | 22.2 |
| r | 분 | 1 | 1 | 1 | 1 | 1.2 | 1.2 | 1.6 | 1.6 |
| s | 최대 = 공칭 크기 | 46 | 50 | 55 | 60 | 65 | 70 | 75 | 80 |
| 분 | 45 | 49 | 53.8 | 58.8 | 63.1 | 68.1 | 73.1 | 78.1 | |
| 철강 제품 1000개당 중량(âkg) | - | - | - | - | - | - | - | - | |
| 스레드 b의 길이 | - | - | - | - | - | - | - | - | |
