제품 설명

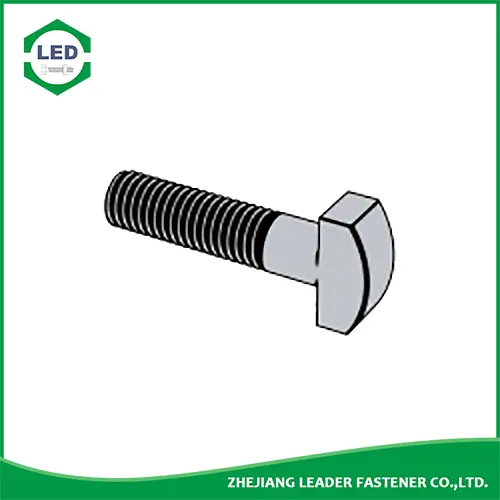

DIN 186 - T-머리 볼트스퀘어 넥 헤드 포함
리더 패스너® 해머 헤드 볼트, T-슬롯 볼트 및 탱크 스트랩 볼트로도 알려진 T-헤드 볼트에는 T자형 또는 정사각형 헤드가 있습니다. 일반적으로 볼트의 머리가 같은 높이로 앉을 수 있도록 T자형 슬롯이 있는 구멍에 설치되고 볼트의 모양이 조이는 동안 회전에 저항합니다.
미터법DIN 186 T 볼트미리 절단된 슬롯에 맞거나 표준 렌치로 쉽게 잡을 수 있는 T자형 헤드가 있습니다.DIN 186 T-머리 볼트생크를 따라 부분적으로 나사산이 있으며 나사산 길이는 주로 볼트의 길이에 따라 다릅니다. 헤드 바로 아래의 스퀘어 넥은 구멍에 안착되어 볼트가 구멍에서 회전하는 것을 방지합니다. T-머리 볼트는 인장 및 클램핑과 관련된 대부분의 응용 분야에 사용할 수 있습니다.
리더 패스너® DIN 186 - 2010 스퀘어 넥이 있는 T-머리 볼트
| 나사산 d | M6 | M8 | M10 | M12 | M16 | M20 | M24 | M30 | M36 | M42 | M48 | |
| P | 정점 | 1 | 1.25 | 1.5 | 1.75 | 2 | 2.5 | 3 | 3.5 | 4 | 4.5 | 5 |
| ds | 공칭 크기 | 6 | 8 | 10 | 12 | 16 | 20 | 24 | 30 | 36 | 42 | 48 |
| 최대 | 6.48 | 8.58 | 10.58 | 12.7 | 16.7 | 20.84 | 24.84 | 30.84 | 37 | 43 | 49 | |
| 분 | 5.52 | 7.42 | 9.42 | 11.3 | 15.3 | 19.16 | 23.16 | 29.16 | 35 | 41 | 47 | |
| k | 공칭 크기 | 4.5 | 5.5 | 7 | 8 | 10.5 | 13 | 15 | 19 | 23 | 26 | 30 |
| 최대 | 4.9 | 5.9 | 7.5 | 8.75 | 11.4 | 13.9 | 15.9 | 20 | 24 | 27 | 31 | |
| 분 | 4.1 | 5.1 | 6.5 | 7.25 | 9.6 | 12.1 | 14.1 | 18 | 22 | 25 | 29 | |
| n | 공칭 크기 | 6 | 8 | 10 | 12 | 16 | 20 | 24 | 30 | 36 | 42 | 48 |
| 최대 | 6.6 | 8.75 | 10.75 | 12.9 | 16.9 | 21 | 25 | 31 | 37.25 | 43.25 | 49.25 | |
| 분 | 5.4 | 7.25 | 9.25 | 11.1 | 15.1 | 19 | 23 | 29 | 34.75 | 40.75 | 46.75 | |
| m | 공칭 크기 | 16 | 18 | 21 | 26 | 30 | 36 | 43 | 54 | 66 | 80 | 88 |
| 분 | 15.1 | 17.1 | 20 | 25 | 29 | 34.75 | 41.75 | 52.5 | 64.5 | 78.5 | 86.25 | |
| 최대 | 16.9 | 18.9 | 22 | 27 | 31 | 37.25 | 44.25 | 55.5 | 67.5 | 81.5 | 89.75 | |
| r1 | ≈ | 0.5 | 0.5 | 0.5 | 1 | 1 | 1 | 1.6 | 1.6 | 2 | 2 | 2 |
| r2 | 최대 | 0.9 | 1.2 | 1.5 | 1.8 | 2.4 | 3 | 3.6 | 4.5 | 5.4 | 6.3 | 7.2 |
| 철강 제품 1000개당 중량(âkg) | - | - | - | - | - | - | - | - | - | - | - | |
| 스레드 b의 길이 | - | - | - | - | - | - | - | - | - | - | - | |
â , 제조업체의 선택에 따라 DIN EN ISO 4753에 따른 나사산 모따기 끝단(CH) 또는 둥근 끝단(RN)
â¡, L > 200mm의 경우. 200mm를 초과하는 길이는 20mm에서 20mm로 계단식입니다. 다음은 이러한 길이에 적용됩니다. 나사 길이 b = 2 d + 25 mm 또는 합의된 대로.
â¢, 갱구를 가진 모양 Aï¼
긴 스레드가 있는 Form Bï¼
â£,r2, 최대 = 0.15×d
â¤,a) 재질: 스틸
b) 기계적 특성: 강도 등급(재질) â¤M39ï¼4.6; > M39 배치 ; 표준 DIN ISO 898-1
