ASME B18.2.3.5M 육각 볼트
Leader-Fastener®는 ASME B18.2.3.5M 육각 볼트 제조업체 및 ASME B18.2.3.3M 육각 볼트 유통업체입니다. 우리는 생산 공장, 수출 부서에 투자하고 귀하의 요구 사항을 충족시키기 위해 품질 관리 팀과 센터를 보유하는 것까지 완벽한 서비스 라인을 보유하고 있습니다. 우리는 품질을 회사의 생명으로 생각합니다. 우리는 첫 번째 정책으로 좋은 품질을 유지하고 국제 표준에 따라 일련의 품질 관리 및 검사 시스템을 구축했습니다. 우리는 생산, 운송 및 판매의 모든 과정에서 ISO9001 품질 보증 시스템을 수행했습니다. 가까운 장래에 최고의 품질, 기사 서비스 및 경쟁력있는 가격으로 비즈니스 파트너가되고 친구가되기를 바랍니다.
문의 보내기 PDF 다운로드
제품 설명
리더 패스너 제품 소개®ASME B18.2.3.3M 육각 볼트
이 표준은 미국 국가 표준(American National Standard)으로 인정되는 미터법 육각 볼트에 대한 전체 일반 및 치수 데이터를 다룹니다. 이 표준에 제시된 육각 볼트는 Iso4016과 가능한 한 조정되었습니다. 이 ANSI 표준과 ISO 4016 사이의 치수 차이는 비교적 적으며 어느 것도 요구 사항에 따라 제조된 볼트의 기능적 상호 교환성에 영향을 미치지 않습니다.

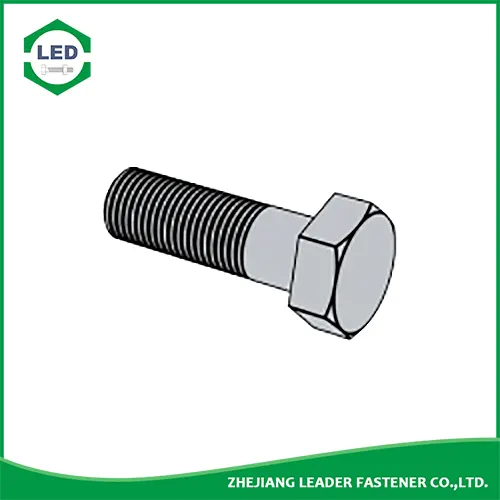

ASME B18.2.3.5M 육각볼트는 헤드와 나사(수나사가 있는 실린더)로 구성된 패스너 유형으로 두 부분을 관통 구멍으로 고정하려면 너트가 필요합니다. 주거용 및 상업용 기계 및 건설 프로젝트에서 일반적으로 사용됩니다. 전체 스레드 크기는 우수한 그립 강도를 제공합니다. 일부 스레드 크기는 전단 저항이 중요한 곳에 도움이 됩니다. 해당 너트로 고정하거나 나사 구멍에 사용하십시오. 두 부분을 관통 구멍으로 단단히 연결하기 위해 너트가 필요한 헤드와 나사(수나사가 있는 실린더)로 구성된 패스너 유형입니다. 볼트도 철도 액세서리의 일종이기 때문에 철도 액세서리는 필수적인 부품입니다. 라인의 집합입니다. 여기서 말하는 선로는 레일, 침목, 커넥터, 밸러스트 베드, 등반 방지 장비, 레일 지지대 및 분기기를 포함합니다. 전체 엔지니어링 구조로서 트랙은 노반 위에 놓여 열차의 운행을 안내하고 직접 지지합니다. 철도 차량의 엄청난 압력과 하중. 열차 운행의 힘에 따라 그 구성 요소는 지정된 최대 속도로 열차의 안전하고 안정적이며 중단 없는 운행을 보장할 수 있는 충분한 강도와 안정성을 가져야 합니다.
리더 패스너® ANSI/ASME B 18.2.3.5M - 2006 미터법 육각 머리 볼트(SAE J1199, ASTM F568)
| 공칭 직경 d |
정점 P |
b | ds | s | k | |||||
| Lâ¤125 | 125L~200 | 200| 최대 |
분 |
최대 |
분 |
최대 |
분 |
| ||
| M5 | 0.8 | 16 | 22 | 35 | 5.48 | 4.52 | 8 | 7.64 | 3.88 | 3.35 |
| M6 | 1 | 18 | 24 | 37 | 6.19 | 5.52 | 10 | 9.64 | 4.38 | 3.55 |
| M8 | 1.25 | 22 | 28 | 41 | 8.58 | 7.42 | 13 | 12.57 | 5.68 | 5.10 |
| M10 | 1.5 | 26 | 32 | 45 | 10.58 | 9.42 | 16 | 15.57 | 6.85 | 6.17 |
| M12 | 1.75 | 30 | 36 | 49 | 12.70 | 11.30 | 18 | 17.57 | 7.95 | 7.24 |
| M14 | 2 | 34 | 40 | 53 | 14.70 | 13.30 | 21 | 20.16 | 9.25 | 8.51 |
| M16 | 2 | 38 | 44 | 57 | 16.70 | 15.30 | 24 | 23.16 | 10.75 | 9.68 |
| M20 | 2.5 | 46 | 52 | 65 | 20.84 | 19.16 | 30 | 29.16 | 13.40 | 12.12 |
| M24 | 3 | 54 | 60 | 73 | 24.84 | 23.16 | 36 | 35.00 | 15.90 | 14.56 |
| M30 | 3.5 | 66 | 72 | 85 | 30.84 | 29.16 | 46 | 45.00 | 19.75 | 17.92 |
| M36 | 4 | 78 | 84 | 97 | 37.00 | 35.00 | 55 | 53.80 | 23.55 | 21.62 |
| M42 | 4.5 | 90 | 96 | 109 | 43.00 | 41.00 | 65 | 62.90 | 27.05 | 25.03 |
| M48 | 5 | 102 | 108 | 121 | 49.00 | 47.00 | 75 | 72.60 | 31.07 | 28.93 |
| M56 | 5.5 | / | 124 | 137 | 57.20 | 54.80 | 85 | 82.20 | 36.20 | 33.80 |
| M64 | 6 | / | 140 | 153 | 65.52 | 62.80 | 95 | 91.80 | 41.32 | 38.68 |
| M72 | 6 | / | 156 | 169 | 73.84 | 70.80 | 105 | 101.40 | 46.45 | 43.55 |
| M80 | 6 | / | 172 | 185 | 82.16 | 78.80 | 115 | 111.00 | 51.58 | 48.42 |
| M90 | 6 | / | 192 | 205 | 92.48 | 88.60 | 130 | 125.50 | 57.74 | 54.26 |
| M100 | 6 | / | 212 | 225 | 102.80 | 98.60 | 145 | 140.00 | 63.90 | 60.10 |
