ASME B18.2.1 사각 볼트
Leader-Fastener®는 ASME B18.2.1 Square Bolt의 제조 및 유통업체입니다. 우리는 생산 공장, 수출 부서에 투자하고 귀하의 요구 사항을 충족시키기 위해 품질 관리 팀과 센터를 보유하는 것까지 완벽한 서비스 라인을 보유하고 있습니다. 우리는 품질을 회사의 생명으로 생각합니다. 우리는 첫 번째 정책으로 좋은 품질을 유지하고 국제 표준에 따라 일련의 품질 관리 및 검사 시스템을 확립했습니다. 우리는 생산, 운송 및 판매의 모든 과정에서 ISO9001 품질 보증 시스템을 수행했습니다. 우리는 우리가 될 수 있기를 바랍니다. 가까운 장래에 최고의 품질, 기사 서비스 및 경쟁력있는 가격으로 비즈니스 파트너가되고 친구가 되십시오.
문의 보내기 PDF 다운로드
제품 설명

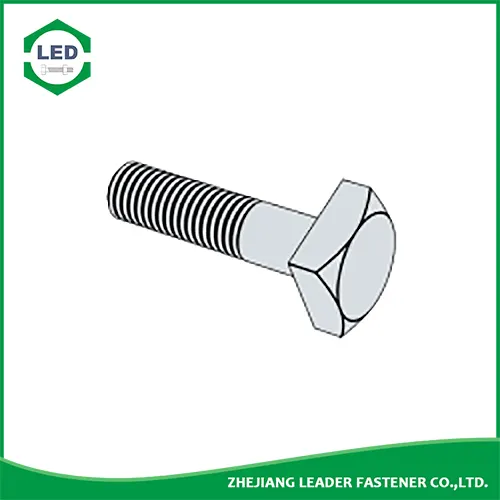

리더 패스너® ASME B18.2.1 사각 볼트는 정사각형 스타일의 헤드를 가지고 있으며, 상단은 평면을 가로지르는 최대 너비 F와 동일한 모따기 원의 직경으로 완전히 모따기됩니다. 육각 볼트와 비교하여 정사각형 헤드 볼트는 현대에서 널리 사용되지 않습니다. 공학. 일반적으로 오래된 프로젝트를 보수할 때 필요합니다. 스퀘어 헤드 볼트는 육각 헤드 볼트로 대체될 때까지 한 때 가장 일반적인 볼트 형태였습니다. 그들은 아래에 포함됩니다ANSI 표준 B18.2.1그리고 지금은 소박한 모습을 제공하기 위해 미적 목적으로 가장 일반적으로 사용됩니다.
스퀘어 헤드 볼트 디자인으로 너트를 조일 때 렌치를 더 쉽게 잡을 수 있습니다. 그들은 일반적으로 사각 판 와셔 및 테이퍼 와셔와 함께 신축에 사용됩니다. 또한 새 건물과 오래된 건물 모두에서 오래된 패스너 미학을 모방해야 하는 요구 사항이 있습니다. 사각 볼트는 이제 미적 목적으로 가장 일반적으로 사용되어 새로운 구조에 소박한 모양을 제공하거나 기존 구조의 기존 패스너와 일치시킵니다. 사각 래그 나사도 이러한 목적으로 사용됩니다. 크로스암 또는 기계 볼트는 일반적으로 유틸리티 산업에 공급되며 추가된 원추형 포인트가 포함됩니다.
리더 패스너® ASME B 18.2.1 - 2012 사각머리볼트 [표 1] (ASTM A307 / A354)
|
나사 d |
1/4 | 5/16 | 3/8 | 7/16 | 1/2 | 5/8 | 3/4 | 7/8 | 1 | 1-1/8 | 1-1/4 | 1-3/8 | 1-1/2 | |
| d | 0.25 | 0.3125 | 0.375 | 0.4375 | 0.5 | 0.625 | 0.75 | 0.875 | 1 | 1.125 | 1.25 | 1.375 | 1.5 | |
| PP | UNC | 20 | 18 | 16 | 14 | 13 | 11 | 10 | 9 | 8 | 7 | 7 | 6 | 6 |
| ds | 최대 | 0.26 | 0.324 | 0.388 | 0.452 | 0.515 | 0.642 | 0.768 | 0.895 | 1.022 | 1.149 | 1.277 | 1.404 | 1.531 |
| 분 | 0.237 | 0.298 | 0.36 | 0.421 | 0.482 | 0.605 | 0.729 | 0.852 | 0.976 | 1.098 | 1.223 | 1.345 | 1.47 | |
| s | 공칭 크기 | 3/8 | 1/2 | 9/16 | 5/8 | 3/4 | 15/16 | 1-1/8 | 1-5/16 | 1-1/2 | 1-11/16 | 1-7/8 | 2-1/16 | 2-1/4 |
| 최대 | 0.375 | 0.5 | 0.562 | 0.625 | 0.75 | 0.938 | 1.125 | 1.312 | 1.5 | 1.688 | 1.875 | 2.062 | 2.25 | |
| 분 | 0.362 | 0.484 | 0.544 | 0.603 | 0.725 | 0.906 | 1.088 | 1.269 | 1.45 | 1.631 | 1.812 | 1.994 | 2.175 | |
| e | 최대 | 0.53 | 0.707 | 0.795 | 0.884 | 1.061 | 1.326 | 1.591 | 1.856 | 2.121 | 2.386 | 2.652 | 2.917 | 3.182 |
| 분 | 0.498 | 0.665 | 0.747 | 0.828 | 0.995 | 1.244 | 1.494 | 1.742 | 1.991 | 2.239 | 2.489 | 2.738 | 2.986 | |
| k | 공칭 크기 | 11/64 | 13/64 | 1/4 | 19/64 | 64/21 | 27/64 | 1/2 | 19/32 | 21/32 | 3/4 | 27/32 | 29/32 | 1 |
| 최대 | 0.188 | 0.22 | 0.268 | 0.316 | 0.348 | 0.444 | 0.524 | 0.62 | 0.684 | 0.78 | 0.876 | 0.94 | 1.036 | |
| 분 | 0.156 | 0.186 | 0.232 | 0.278 | 0.308 | 0.4 | 0.476 | 0.568 | 0.628 | 0.72 | 0.812 | 0.872 | 0.964 | |
| r | 최대 | 0.03 | 0.03 | 0.03 | 0.03 | 0.03 | 0.06 | 0.06 | 0.06 | 0.09 | 0.09 | 0.09 | 0.09 | 0.09 |
| 분 | 0.01 | 0.01 | 0.01 | 0.01 | 0.01 | 0.02 | 0.02 | 0.02 | 0.03 | 0.03 | 0.03 | 0.03 | 0.03 | |
| b | 라6 | 0.75 | 0.875 | 1 | 1.125 | 1.25 | 1.5 | 1.75 | 2 | 2.25 | 2.5 | 2.75 | 3 | 3.25 |
| 리¼6 | 1 | 1.125 | 1.25 | 1.375 | 1.5 | 1.75 | 2 | 2.25 | 2.5 | 2.75 | 3 | 3.25 | 3.5 | |
