Leader-Fastener®는 ASME B18.16.3M 잠금 너트의 제조업체 및 유통업체입니다. 우리는 생산 공장, 수출 부서에 투자하고 귀하의 요구 사항을 충족시키기 위해 품질 관리 팀과 센터를 보유하는 것까지 완벽한 서비스 라인을 보유하고 있습니다. 우리는 품질을 회사의 생명으로 생각합니다. 우리는 첫 번째 정책으로 좋은 품질을 유지하고 국제 표준에 따라 일련의 품질 관리 및 검사 시스템을 구축했습니다. 우리는 생산, 운송 및 판매의 모든 과정에서 ISO9001 품질 보증 시스템을 수행했습니다. 가까운 장래에 최고의 품질, 기사 서비스 및 경쟁력있는 가격으로 비즈니스 파트너가되고 친구가되기를 바랍니다.

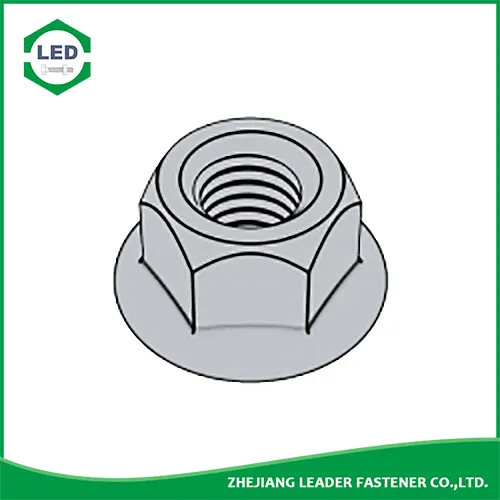

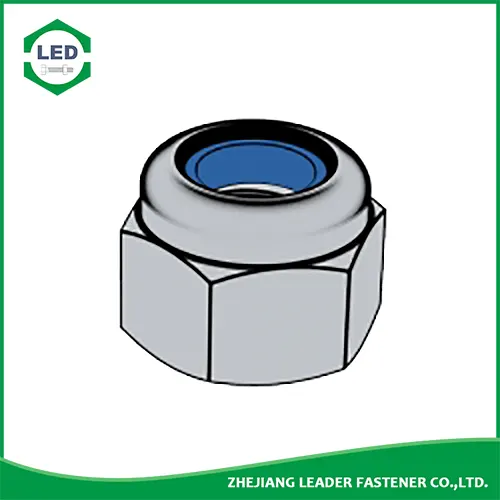

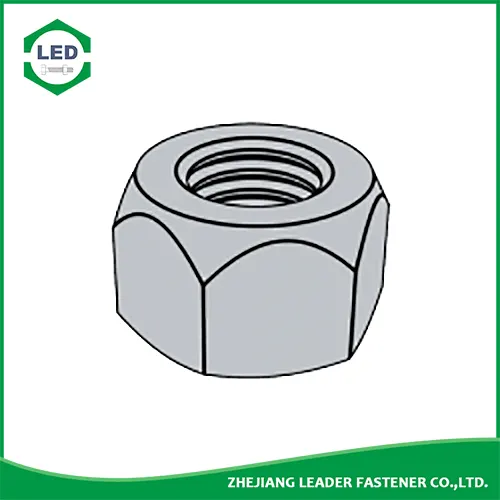

리더 패스너® ASME B18.16.3M 잠금 너트(자동 잠금 너트, 잠금 너트)는 진동과 정상적인 사용을 통해 풀림을 방지하는 너트입니다. 이러한 특성으로 인해 다양한 애플리케이션에 필수적인 하드웨어가 됩니다. 자유 회전 너트와 달리 잠금 너트는 변형 탄성 또는 금속 재료를 사용하여 토크와 충격에 대한 위치를 유지합니다.
재질: 탄소강, 스테인리스강, 합금강, 황동.
마감재: 검정, 아연 도금, 아연 황색, HDG, 인산염, DACROMET, Geomet, Magin, Ruspert, Teflon 등
스레드 크기 D |
M6 | M8 | M10 | M12 | M14 | M16 | M20 | |
P | 나사 피치 | 1 | 1.25 | 1.5 | 1.75 | 2 | 2 | 2.5 |
s | 최대 | 10.00 | 13.00 | 15.00 | 18.00 | 21.00 | 24.00 | 30.00 |
분 | 9.78 | 12.73 | 14.73 | 17.73 | 20.67 | 23.67 | 29.16 | |
e | 최대 | 11.55 | 15.01 | 17.32 | 20.78 | 24.25 | 27.71 | 34.64 |
분 | 11.05 | 14.38 | 16.64 | 20.03 | 23.35 | 26.75 | 32.95 | |
m | 최대 | 7.30 | 9.40 | 11.40 | 13.80 | 15.90 | 18.30 | 22.40 |
분 | 5.70 | 7.60 | 9.60 | 11.60 | 13.30 | 15.30 | 18.90 | |
dc | 최대 | 14.20 | 17.90 | 21.80 | 26.00 | 29.90 | 34.50 | 42.80 |
h | 분 | 1.10 | 1.20 | 1.50 | 1.80 | 2.10 | 2.40 | 3.00 |
나사 D |
M3 | M3.5 | M4 | M5 | M6 | M8 | M10 | (M10) | M12 | M14 | M16 | M20 | M24 | M30 | M36 | ||
P | 정점 | 0.50 | 0.60 | 0.70 | 0.80 | 1.00 | 1.25 | 1.50 | 1.50 | 1.75 | 2.00 | 2.00 | 2.50 | 3.00 | 3.50 | 4.00 | |
s | 최대 | 5.50 | 6.00 | 7.00 | 8.00 | 10.00 | 13.00 | 16.00 | 15.00 | 18.00 | 21.00 | 24.00 | 30.00 | 36.00 | 46.00 | 55.00 | |
분 | 5.32 | 5.82 | 6.78 | 7.78 | 9.78 | 12.73 | 15.73 | 14.73 | 17.73 | 20.67 | 23.67 | 29.16 | 35.00 | 45.00 | 53.80 | ||
e | 최대 | 6.35 | 6.93 | 8.08 | 9.24 | 11.55 | 15.01 | 18.48 | 17.32 | 20.78 | 24.25 | 27.71 | 34.64 | 41.57 | 53.12 | 63.51 | |
분 | 6.01 | 6.58 | 7.66 | 8.79 | 11.05 | 14.38 | 17.77 | 16.64 | 20.03 | 23.35 | 26.75 | 32.95 | 39.55 | 50.85 | 60.79 | ||
h | 클래스 5ã10 | 최대 | 3.10 | 3.50 | 4.00 | 5.30 | 5.90 | 7.10 | 9.00 | 9.70 | 11.60 | 13.20 | 15.20 | 19.00 | 23.00 | 26.90 | 32.50 |
분 | 2.65 | 3.00 | 3.50 | 4.80 | 5.40 | 6.44 | 8.04 | 8.70 | 10.37 | 12.10 | 14.10 | 16.90 | 20.20 | 24.30 | 29.40 | ||
클래스 9 | 최대 | 3.10 | 3.50 | 4.00 | 5.30 | 6.70 | 8.00 | 10.50 | 11.20 | 13.30 | 15.40 | 17.90 | 21.80 | 26.40 | 31.80 | 38.50 | |
분 | 2.65 | 3.00 | 3.50 | 4.80 | 5.40 | 7.14 | 8.94 | 9.60 | 11.57 | 13.40 | 15.70 | 19.00 | 22.60 | 27.30 | 33.10 |
스레드 크기 D |
M6 | M8 | M10 | M12 | M14 | M16 | M20 | |
P | 나사 피치 | 1 | 1.25 | 1.5 | 1.75 | 2 | 2 | 2.5 |
s | 최대 | 10.00 | 13.00 | 15.00 | 18.00 | 21.00 | 24.00 | 30.00 |
분 | 9.78 | 12.73 | 14.73 | 17.73 | 20.67 | 23.67 | 29.16 | |
e | 최대 | 11.55 | 15.01 | 17.32 | 20.78 | 24.25 | 27.71 | 34.64 |
분 | 11.05 | 14.38 | 16.64 | 20.03 | 23.35 | 26.75 | 32.95 | |
h | 최대 | 8.80 | 10.70 | 13.50 | 16.10 | 18.20 | 20.30 | 24.80 |
분 | 8.00 | 9.70 | 12.50 | 15.10 | 17.00 | 19.10 | 23.50 | |
dc | 최대 | 14.20 | 17.90 | 21.80 | 26.00 | 29.90 | 34.50 | 42.80 |
c | 분 | 1.10 | 1.20 | 1.50 | 1.80 | 2.10 | 2.40 | 3.00 |
dw | 분 | 12.20 | 15.80 | 19.60 | 23.80 | 27.60 | 31.90 | 39.90 |
mw | 최대 | 3.10 | 4.50 | 5.50 | 6.70 | 7.80 | 9.00 | 11.10 |
분 | 3.09 | 4.49 | 5.49 | 6.69 | 7.79 | 8.99 | 11.09 |
나사 D |
M3 | M3.5 | M4 | M5 | M6 | M8 | M10 | (M10) | M12 | M14 | M16 | M20 | M24 | M30 | M36 | ||
P | 정점 | 0.5 | 0.6 | 0.7 | 0.8 | 1 | 1.25 | 1.5 | 1.5 | 1.75 | 2 | 2 | 2.5 | 3 | 3.5 | 4 | |
s | 최대 | 5.5 | 6 | 7 | 8 | 10 | 13 | 16 | 15 | 18 | 21 | 24 | 30 | 36 | 46 | 55 | |
분 | 5.32 | 5.82 | 6.78 | 7.78 | 9.78 | 12.73 | 15.73 | 14.73 | 17.73 | 20.67 | 23.67 | 29.16 | 35.00 | 45.00 | 53.80 | ||
e | 최대 | 6.35 | 6.93 | 8.08 | 9.24 | 11.55 | 15.01 | 18.48 | 17.32 | 20.78 | 24.25 | 27.71 | 34.64 | 41.57 | 53.12 | 63.51 | |
분 | 6.01 | 6.58 | 7.66 | 8.79 | 11.05 | 14.38 | 17.77 | 16.64 | 20.03 | 23.35 | 26.75 | 32.95 | 39.55 | 50.85 | 60.79 | ||
h | 클래스 5ã10 | 최대 | 4.50 | 5.00 | 6.00 | 6.80 | 8.00 | 9.50 | 11.90 | 12.50 | 14.90 | 17.00 | 19.10 | 22.80 | 27.10 | 32.60 | 38.90 |
분 | 3.90 | 4.30 | 5.30 | 6.00 | 7.20 | 8.50 | 10.90 | 11.50 | 13.90 | 15.80 | 17.90 | 21.50 | 25.60 | 30.60 | 36.90 | ||
클래스 9 | 최대 | 4.50 | 5.00 | 6.00 | 7.20 | 8.50 | 10.20 | 12.80 | 13.50 | 16.10 | 18.30 | 20.70 | 25.10 | 29.50 | 35.60 | 42.60 | |
분 | 3.90 | 4.30 | 5.30 | 6.40 | 7.70 | 9.20 | 11.80 | 12.50 | 15.10 | 17.10 | 19.50 | 23.80 | 28.00 | 33.60 | 40.60 | ||
m | 클래스 5ã10 | 분 | 1.4 | 1.7 | 1.9 | 2.7 | 3 | 3.7 | 4.8 | 5.6 | 6.7 | 7.8 | 9.1 | 10.9 | 13 | 15.7 | 19 |
클래스 9 | 분 | 1.4 | 1.7 | 1.9 | 2.7 | 3 | 4.3 | 5.6 | 6.2 | 7.7 | 8.9 | 10.5 | 12.7 | 15.1 | 18.2 | 22.1 |
