ANSI B18.2.3.4M 플랜지 볼트

Leader-Fastener®는 ANSI B18.2.3.4M 플랜지 볼트의 제조업체 및 유통업체입니다. 우리는 생산 공장, 수출 부서에 투자하고 귀하의 요구 사항을 충족시키기 위해 품질 관리 팀과 센터를 보유하는 것까지 완벽한 서비스 라인을 보유하고 있습니다. 우리는 품질을 회사의 생명으로 생각합니다. 우리는 첫 번째 정책으로 좋은 품질을 유지하고 국제 표준에 따라 일련의 품질 관리 및 검사 시스템을 확립했습니다. 우리는 생산, 운송 및 판매의 모든 과정에서 ISO9001 품질 보증 시스템을 수행했습니다. 우리는 우리가 될 수 있기를 바랍니다. 가까운 장래에 최고의 품질, 기사 서비스 및 경쟁력있는 가격으로 비즈니스 파트너가되고 친구가 되십시오.

문의 보내기 PDF 다운로드

제품 설명

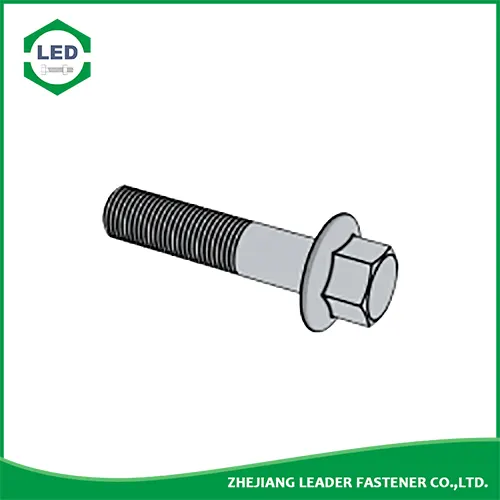

리더 패스너®ANSI B18.2.3.4M 플랜지 볼트육각머리와 플랜지 플레이트(육각 아래의 가스켓이 육각으로 고정됨)와 나사(수나사가 있는 실린더)로 구성된 일체형 볼트입니다. 고정용 너트와 일치해야 합니다. 두 개의 관통 구멍을 연결하는 부품이므로 볼트 연결은 탈착식 연결입니다. 플랜지 볼트는 육각 헤드와 플랜지로 구성됩니다. "응력 영역에 대한지지 영역의 비율"이 일반 볼트보다 크므로 이러한 종류의 볼트는 더 높은 예압을 견딜 수 있고 더 나은 풀림 방지 성능을 가지므로 널리 사용됩니다. 자동차 엔진, 중장비 및 기타 제품에 사용됩니다. 연결의 힘 모드에 따라 일반 것과 리밍 구멍이 있는 것이 있습니다. 구멍을 넓히는 데 사용되는 플랜지 볼트는 구멍의 크기와 일치해야 하며 횡력을 받을 때 사용합니다. 또한 설치 후 잠금 요구 사항을 충족하기 위해 구멍이 있는 막대가 있으며 이 구멍은 볼트가 진동을 받을 때 풀림을 방지할 수 있습니다. 일부 플랜지 볼트에는 얇은 로드 플랜지 볼트라고 하는 부드러운 로드 부품용 나사가 없습니다. 이러한 종류의 플랜지 볼트는 다양한 힘의 연결에 도움이 됩니다.

리더 패스너® ANSI/ASME B 18.2.3.4M - 1999 육각 머리 플랜지 볼트

스레드 크기 d	정점 P	b			d_s		s		d_c 최대	k 최대
스레드 크기 d	정점 P	Lâ¤125	125<라 200	200	최대	분	최대	분	d_c 최대	k 최대
M5	0.8	16	22	35	5	4.82	7	6.64	11.4	5.6
M6	1	18	24	37	6	5.82	8	7.64	13.6	6.9
M8	1.25	22	28	41	8	7.78	10	9.64	17	8.5
M10	1.5	26	32	45	10	9.78	13	12.57	20.8	9.7
M12	1.75	30	36	49	12	11.73	15	14.57	24.7	12.1
M14	2	34	40	53	14	13.73	18	17.57	28.6	12.9
M16	2	38	44	57	16	15.73	21	20.16	32.8	15.2
