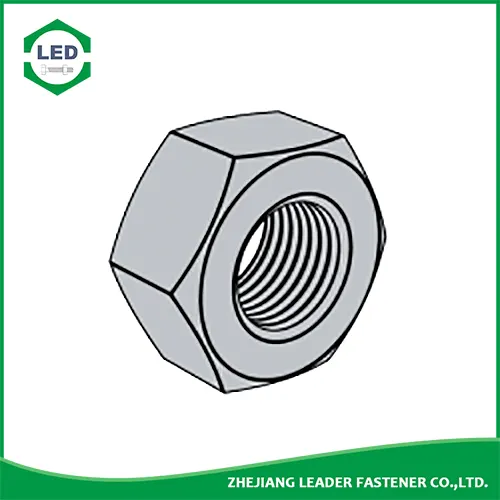

ANSI B18.2.2 육각 너트

Leader-Fastener®는 ANSI B18.2.2 육각 너트의 제조업체 및 유통업체입니다. 우리는 생산 공장, 수출 부서에 투자하고 귀하의 요구 사항을 충족시키기 위해 품질 관리 팀과 센터를 보유하는 것까지 완벽한 서비스 라인을 보유하고 있습니다. 우리는 품질을 회사의 생명으로 생각합니다. 우리는 첫 번째 정책으로 좋은 품질을 유지하고 국제 표준에 따라 일련의 품질 관리 및 검사 시스템을 구축했습니다. 우리는 생산, 운송 및 판매의 모든 과정에서 ISO9001 품질 보증 시스템을 수행했습니다. 가까운 장래에 최고의 품질, 기사 서비스 및 경쟁력있는 가격으로 비즈니스 파트너가되고 친구가되기를 바랍니다.

문의 보내기 PDF 다운로드

제품 설명

리더 패스너® ANSI B18.2.2 육각 너트볼트와 나사를 고정하는 데 사용됩니다. 육각 너트는 종종 육각 머리 볼트와 함께 사용됩니다. 그러나 그 사용은 육각 머리 볼트에 국한되지 않습니다. 육각 몸체는 볼트 연결부에 충분한 토크를 가하면서 쉽게 렌치할 수 있습니다. 육각 너트는 모든 종류의 볼트와 함께 사용할 수 있습니다.

리더 패스너의 제품 사양®ANSI B18.2.2 육각 너트

재질 : 탄소강, 스테인리스강, 합금강, 황동.

마감재: 검정, 아연 도금, 아연 황색, HDG, 인산염, DACROMET, Geomet, Magin, Ruspert, Teflon 등

리더 패스너® ANSI/ASME B 18.2.2 - 2010 육각 기계 나사 너트 [표1-1]

d	s		k
	최대	분	최대	분
#0	0.156	0.15	0.05	0.043
#1	0.156	0.15	0.05	0.043
#2	0.188	0.18	0.066	0.057
#삼	0.188	0.18	0.066	0.057
#4	0.25	0.241	0.098	0.087
#5	0.312	0.302	0.114	0.102
#6	0.312	0.302	0.114	0.102
#8	0.344	0.332	0.13	0.117
#10	0.375	0.362	0.13	0.117
#12	0.438	0.423	0.161	0.148
1/4	0.438	0.423	0.193	0.178
5/16	0.562	0.545	0.225	0.208
3/8	0.625	0.607	0.257	0.239

ANSI/ASME B 18.2.2 - 2010 소형 육각 기계 나사 너트 [표 1-2]

d	s		k
	최대	분	최대	분
#0	0.125	0.121	0.05	0.043
#1	0.125	0.121	0.05	0.043
#2	0.156	0.15	0.066	0.057
#삼	0.156	0.15	0.066	0.057
#4	0.188	0.18	0.098	0.087
#5	0.25	0.241	0.114	0.102
#6	0.312	0.302	0.114	0.102
#8	0.344	0.332	0.13	0.117
#10	0.375	0.362	0.13	0.117

ANSI/ASME B 18.2.2 - 2010 육각 플랫 너트 [표 3]

d	s		e		k
	최대	분	최대	분	최대	분
1-1/8	1.688	1.631	1.949	1.859	1.03	0.97
1-1/4	1.875	1.812	2.165	2.066	1.126	1.062
1-3/8	2.062	1.994	2.382	2.273	1.237	1.169
1-1/2	2.250	2.175	2.598	2.480	1.348	1.276

ANSI/ASME B 18.2.2 - 2010 육각 너트 및 육각 잼 너트 [표 4]

d	s		k		k1
	최대	분	최대	분	최대	분
1/4	0.438	0.428	0.226	0.212	0.163	0.15
5/16	0.500	0.489	0.273	0.258	0.195	0.18
3/8	0.563	0.551	0.337	0.320	0.227	0.21
7/16	0.688	0.675	0.385	0.365	0.26	0.24
1/2	0.750	0.736	0.448	0.427	0.323	0.301
9/16	0.875	0.861	0.496	0.473	0.324	0.302
5/8	0.938	0.922	0.559	0.535	0.387	0.363
3/4	1.125	1.088	0.665	0.617	0.446	0.398
7/8	1.312	1.269	0.776	0.724	0.51	0.458
1	1.500	1.450	0.887	0.8321	0.575	0.519
1-1/8	1.688	1.631	0.999	0.939	0.639	0.579
1-1/4	1.875	1.812	1.094	1.030	0.751	0.687
1-3/8	2.062	1.994	1.206	1.138	0.815	0.747
1-1/2	2.25	2.175	1.317	1.245	0.88	0.808
1-5/8	2.43	2.35	1.416	1.364	0.944	0.868
1-3/4	2.625	2.538	1.54	1.46	1.009	0.929
1-7/8	2.813	2.722	1.651	1.567	1.073	0.989
2	3	2.9	1.763	1.675	1.138	1.05
2-1/4	3.375	3.263	1.986	1.89	1.267	1.155
2-1/2	3.75	3.625	2.209	2.105	1.427	1.401
2-3/4	4.125	3.988	2.431	2.319	1.556	1.522
3	4.5	4.35	2.654	2.534	1.685	1.643
3-1/4	4.875	4.713	2.844	2.749	1.814	1.748
3-1/2	5.25	5.075	3.1	2.964	1.943	1.87
3-3/4	5.625	5.438	3.322	3.178	2.072	1.99
4	6	5.8	3.545	3.393	2.201	2.112

ANSI/ASME B 18.2.2 - 2010 육각 두꺼운 너트 [표6]

d	s		k
	최대	분	최대	분
1/4	0.438	0.428	0.288	0.274
5/16	0.500	0.489	0.336	0.320
3/8	0.562	0.551	0.415	0.398
7/16	0.688	0.675	0.463	0.444
1/2	0.750	0.736	0.573	0.552
9/16	0.875	0.861	0.621	0.598
5/8	0.938	0.922	0.731	0.706
3/4	1.125	1.088	0.827	0.798
7/8	1.312	1.269	0.922	0.890
1	1.500	1.450	1.018	0.982
1-1/8	1.688	1.631	1.176	1.136
1-1/4	1.875	1.812	1.272	1.228
1-3/8	2.062	1.994	1.399	1.351
1-1/2	2.250	2.175	1.526	1.474

ANSI/ASME B 18.2.2 - 2010 헤비 육각 플랫 너트 및 헤비 육각 플랫 잼 너트 [표 9]

	명사 같은	최대	분	명사 같은	최대	분	명사 같은	최대	분
1-1/8	1-13/16	1.812	1.756	1-1/8	1.155	1.079	5/8	0.655	0.579
1-1/4	2	2.000	1.938	1-1/4	1.282	1.187	3/4	0.782	0.687
1-3/8	2-3/16	2.188	2.119	1-3/8	1.409	1.310	13/16	0.846	0.747
1-1/2	2-3/8	2.375	2.300	1-1/2	1.536	1.433	7/8	0.911	0.808
1-3/4	2-3/4	2.750	2.662	1-3/4	1.790	1.679	1	1.04	0.929
2	3-1/8	3.125	3.025	2	2.044	1.925	1-1/8	1.169	1.05
2-1/4	3-1/2	3.500	3.388	2-1/4	2.298	2.155	1-1/4	1.298	1.155
2-1/2	3-7/8	3.875	3.750	2-1/2	2.552	2.401	1-1/2	1.552	1.401
2-3/4	4-1/4	4.250	4.112	2-3/4	2.806	2.647	1-5/8	1.681	1.522
3	4-5/8	4.625	4.475	3	3.060	2.893	1-3/4	1.81	1.643
3-1/4	5	5.000	4.838	3-1/4	3.314	3.124	1-7/8	1.939	1.748
3-1/2	5-3/8	5.375	5.200	3-1/2	3.568	3.370	2	2.068	1.87
3-3/4	5-3/4	5.750	5.562	3-3/4	3.822	3.616	2-1/8	2.197	1.99
4	6-1/8	6.125	5.925	4	4.076	3.862	2-1/4	2.326	2.112

ANSI/ASME B 18.2.2 - 2010 무거운 육각 너트 및 무거운 육각 잼 너트 [표 10]

d	s		k		k1
	최대	분	최대	분	최대	분
1/4	0.5	0.488	0.25	0.218	0.188	0.156
5/16	0.562	0.546	0.314	0.28	0.22	0.186
3/8	0.688	0.669	0.377	0.341	0.252	0.216
7/16	0.75	0.728	0.441	0.403	0.285	0.247
1/2	0.875	0.85	0.504	0.464	0.317	0.277
9/16	0.938	0.909	0.568	0.526	0.349	0.307
5/8	1.062	1.031	0.631	0.587	0.381	0.337
3/4	1.25	1.212	0.758	0.71	0.446	0.398
7/8	1.438	1.394	0.885	0.833	0.51	0.458
1	1.625	1.575	1.012	0.956	0.575	0.519
1-1/8	1.812	1.756	1.139	1.079	0.639	0.579
1-1/4	2	1.938	1.251	1.187	0.751	0.687
1-3/8	2.188	2.119	1.378	1.31	0.815	0.747
1-1/2	2.375	2.3	1.505	1.433	0.88	0.808
1-5/8	2.562	2.481	1.632	1.556	0.944	0.868
1-3/4	2.75	2.662	1.759	1.679	1.009	0.929
1-7/8	2.938	2.844	1.886	1.802	1.073	0.989
2	3.125	3.025	2.013	1.925	1.138	1.05
2-1/4	3.5	3.388	2.251	2.155	1.251	1.155
2-1/2	3.875	3.75	2.505	2.401	1.505	1.401
2-3/4	4.25	4.112	2.759	2.647	1.634	1.522
3	4.625	4.475	3.013	2.893	1.763	1.643
3-1/4	5	4.838	3.252	3.124	1.876	1.748
3-1/2	5.375	5.2	3.506	3.37	2.006	1.87
3-3/4	5.75	5.562	3.76	3.616	2.134	1.99
4	6.125	5.925	4.014	3.862	2.264	2.112
